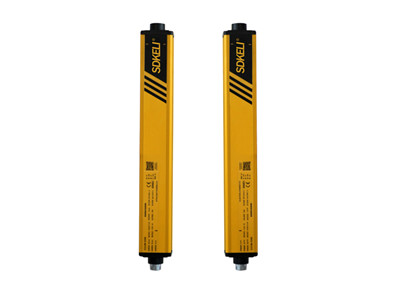

KS06G型安全光柵

產品介紹：KS06型安全光柵將控制器功能集成到傳感器內部，是專為經過風險評估不需要配備控制器并需要有電平信號控制的設備（如：采用PLC、計算機控制的設備）提供的光電保護裝置，可輸出兩路安全的PNP或NPN信號。

分享到：

產品組成

由發光器、受光器、傳輸線組成

規格型號

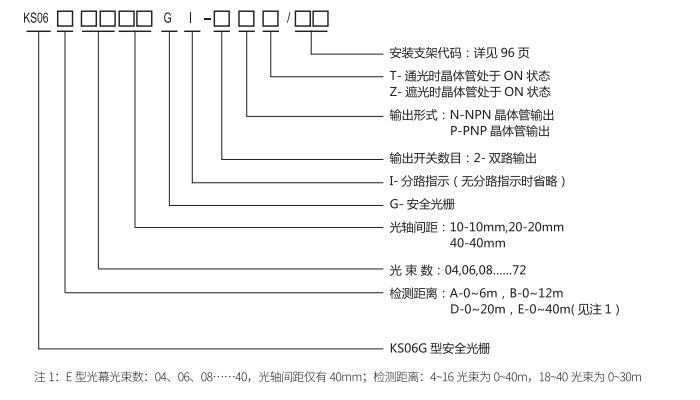

KS06G型安全光柵規格圖

典型接線圖

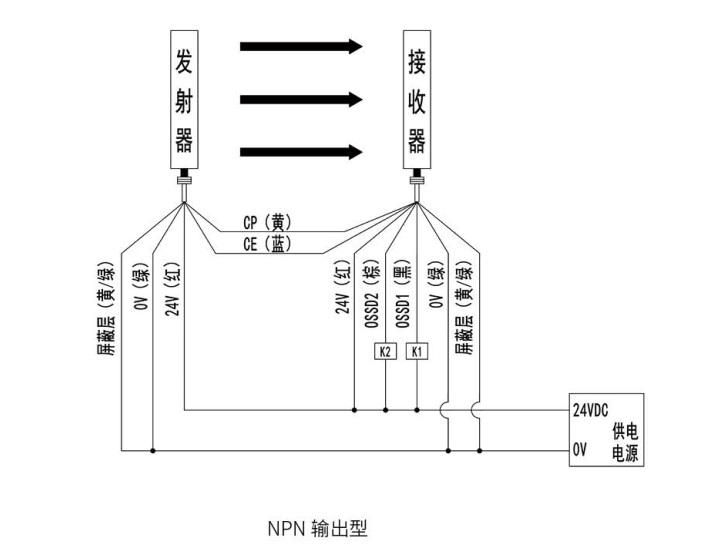

KS06G型安全光柵接線圖NPN輸出

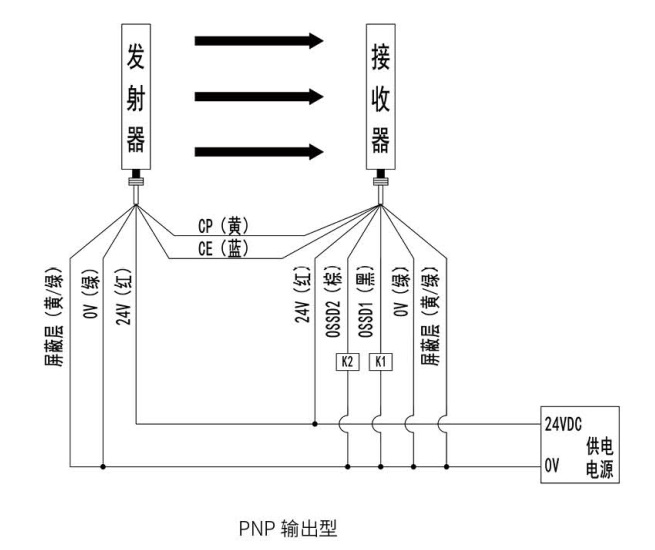

KS06G型安全光柵接線圖PNP輸出
備注：K1、K2：控制機器危險部件的繼電器或其他設備

安全等級 Type4 Cat.4 PL e
執行標準 GB/19436.1;GB/T19436.2;GB4584-2007；IEC 61496-1；IEC 61496-2
DCagv 99%
CCF 100
光學特性
檢測光源 紅外LED（中心波長940nm）
檢測高度 光軸間距×（光束數-1）
EAA 滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5°
光軸間距 10mm 20mm 40mm
檢測精度 18mm 28mm 48mm
光速數 16、20、24...72 8、10、12...72 4、6、8...72 4、6、8...16 18、20、22...40
檢測距離 A型：0~6m,B型：0~12m,D型：0~20m E型：0~40m E型：0~30m
環境特性
環境溫度 工作 -10℃~55℃（無結霜及凝霧）
存儲 -40℃~70℃
環境濕度 工作 35％RH~85％RH
存儲 35％RH~95％RH
抗光干擾 白熾光源 3000Lux
熒光光源 3000Lux
太陽光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMI 符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振能力 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊能力 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級 IP65
外形尺寸 52×36×Jmm(J為發光器/受光器長度)
電氣特性
電源電壓 DC24V±10％
消耗電流 發射器 ≤300mA
接受器 ≤100mA（無負載）
響應時間 ≤18ms
輸出特性 NPN輸出 NPN晶體管輸出×2（通光時ON）、負載電流300mA以下,殘留電壓3V以下（排除導線延長的影響）
PNP輸出 PNP晶體管輸出×2（通光時ON）、負載電流300mA以下,殘留電壓3V以下（排除導線延長的影響）
配套控制器 不配控制器；或配置CSRMB模塊，輸出繼電器無源觸點信號

光束數 光軸間距10 光軸間距20 光軸間距40
檢測精度18 檢測精度28 檢測精度48
規格型號 保護高度 規格型號 保護高度 規格型號 保護高度
4         KS06*0440G2#T 120
6         KS06*0640G2#T 200
8     KS06*0820G2#T 140 KS06*0840G2#T 280
10     KS06*1020G2#T 180 KS06*1040G2#T 360
12     KS06*1220G2#T 220 KS06*1240G2#T 440
14     KS06*1420G2#T 260 KS06*1440G2#T 520
16 KS06*1610G2#T 150 KS06*1620G2#T 300 KS06*1640G2#T 600
18     KS06*1820G2#T 340 KS06*1840G2#T 680
20 KS06*2010G2#T 190 KS06*2020G2#T 380 KS06*2040G2#T 760
22     KS06*2220G2#T 420 KS06*2240G2#T 840
24 KS06*2410G2#T 230 KS06*2420G2#T 460 KS06*2440G2#T 920
26     KS06*2620G2#T 500 KS06*2640G2#T 1000
28 KS06*2810G2#T 270 KS06*2820G2#T 540 KS06*2840G2#T 1080
30     KS06*3020G2#T 580 KS06*3040G2#T 1160
32 KS06*3210G2#T 310 KS06*3220G2#T 620 KS06*3240G2#T 1240
34     KS06*3420G2#T 660 KS06*3440G2#T 1320
36 KS06*3610G2#T 350 KS06*3620G2#T 700 KS06*3640G2#T 1400
38     KS06*3820G2#T 740 KS06*3840G2#T 1480
40 KS06*4010G2#T 390 KS06*4020G2#T 780 KS06*4040G2#T 1560
42     KS06*4220G2#T 820 KS06*4240G2#T 1640
44 KS06*4410G2#T 430 KS06*4420G2#T 820 KS06*4240G2#T 1640
46     KS06*4620G2#T 900 KS06*4640G2#T 1800
48 KS06*4810G2#T 470 KS06*4820G2#T 940 KS06*4840G2#T 1880
50     KS06*5020G2#T 980 KS06*5040G2#T 1960
52 KS06*5210G2#T 510 KS06*5220G2#T 1020 KS06*5240G2#T 2040
54     KS06*5420G2#T 1060 KS06*5440G2#T 2120
56 KS06*5610G2#T 550 KS06*5620G2#T 1100 KS06*5640G2#T 2200
58     KS06*5820G2#T 1140 KS06*5840G2#T 2280
60 KS06*6010G2#T 590 KS06*6020G2#T 1180 KS06*6040G2#T 2360
62     KS06*6220G2#T 1220 KS06*6240G2#T 2440
64 KS06*6410G2#T 630 KS06*6420G2#T 1260 KS06*6440G2#T 2520
66     KS06*6620G2#T 1300 KS06*6640G2#T 2600
68 KS06*6810G2#T 670 KS06*6820G2#T 1340 KS06*6840G2#T 2680
70     KS06*7020G2#T 1380 KS06*7040G2#T 2760
72 KS06*7210G2#T 710 KS06*7220G2#T 1420 KS06*7240G2#T 2840
注：規格型號中*表示光幕檢測距離系列號，A系列0-6m，B系列0-12m，D系列0-20m，E系列0-40m(4-16光束)/0-30m(18-40光束)；#表示輸出形式，P表示PNP輸出，N表示NPN輸出；E系列只提供黃底部分的規格型號產品。(單位mm)

H表示保護高度，J表示發光器、受光器長度，L表示鋼管長度，C表示防護罩長度（單位：mm）



光束數 光軸間距10 光軸間距20 光軸間距40
檢測精度18 檢測精度28 檢測精度48
H J L C H J L C H J L C
4                 120 239 500 300
6                 200 319 500 380
8         140 239 500 300 280 399 750 460
10         180 279 500 340 360 479 750 540
12         220 319 500 380 440 559 1000 620
14         260 359 750 420 520 639 1000 700
16 150 239 500 300 300 399 750 460 600 719 1000 780
18         340 439 750 500 680 799 1000 860
20 190 279 500 340 380 479 750 540 760 879 1200 940
22         420 519 750 580 840 959 1200 1020
24 230 319 500 380 460 559 1000 620 920 1030 1500 1100
26         500 599 1000 660 1000 1119 1500 1180
28 270 359 750 420 540 639 1000 700 1080 1199 1500 1260
30         580 679 1000 740 1160 1279 1500 1340
32 310 399 750 460 620 719 1000 780 1240 1359 1750 1420
34         660 759 1000 820 1320 1439 1750 1500
36 350 439 750 500 700 799 1000 860 1400 1519 1750 1580
38         740 839 1200 900 1480 1599 2000 1660
40 390 479 750 540 780 879 1200 940 1560 1679 2000 1740
42         820 919 1200 980 1640 1759 2000 1820
44 430 519 750 580 860 959 1200 1020 1720 1839   1900
46         900 999 1200 1060 1800 1919   1980
48 470 559 1000 620 940 1039 1500 1100 1880 1999   2060
50         980 1079 1500 1140 1960 2079   2140
52 510 599 1000 660 1020 1119 1500 1180 2040 2159   2220
54         1060 1159 1500 1220 2120 2239   2300
56 550 639 1000 700 1100 1199 1500 1260 2200 2319   2380
58         1140 1239 1500 1300 2280 2399   2460
60 590 679 1000 740 1180 1279 1500 1340 2360 2479   2540
62         1220 1319 1750 1380 2440 2559   2620
64 630 719 1000 780 1260 1359 1750 1420 2520 2639   2700
66         1300 1399 1750 1460 2600 2719   2780
68 670 759 1000 820 1340 1439 1750 1500 2680 2799   2860
70         1380 1479 1750 1540 2760 2879   2940
72 710 799 1000 860 1420 1519 1750 1580 2840 2959
注：E系列只提供黃底部分的規格型號產品

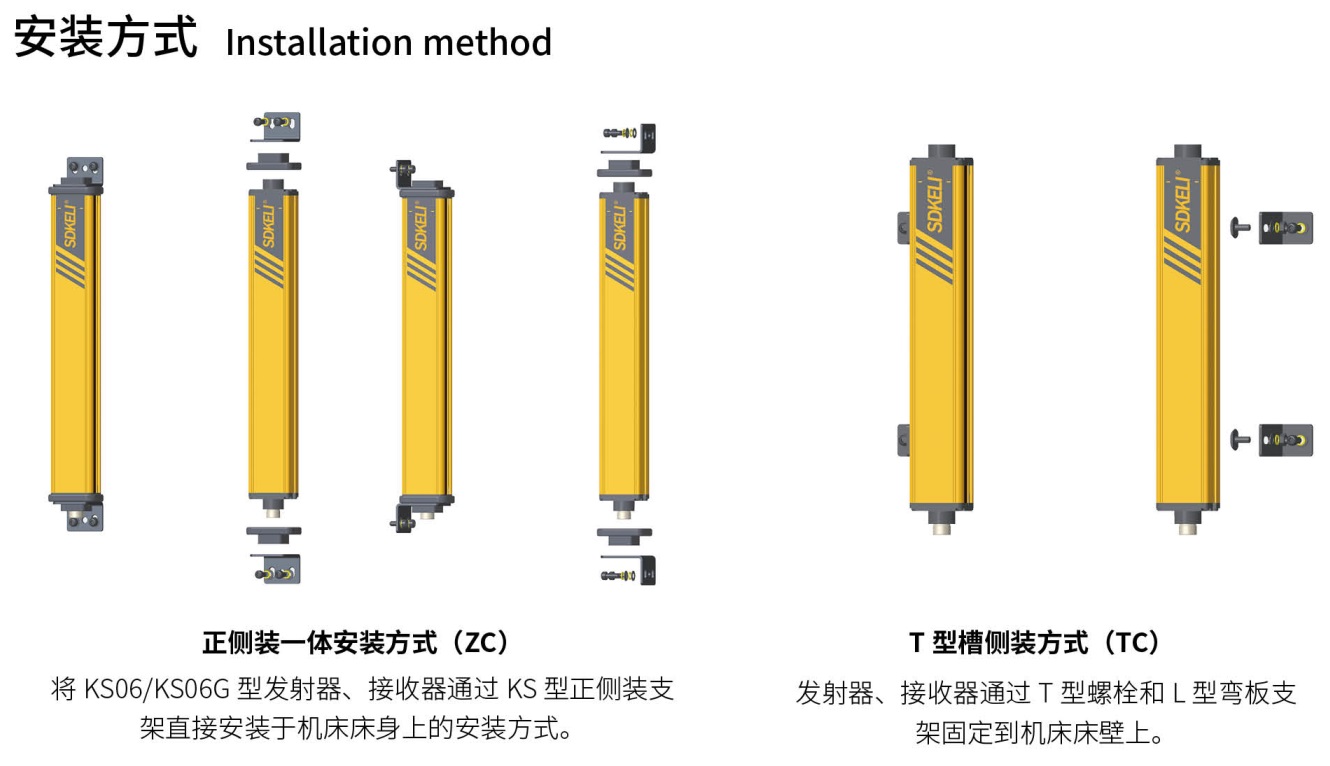

KS06安全光幕正側裝一體和T型槽側裝安裝方式

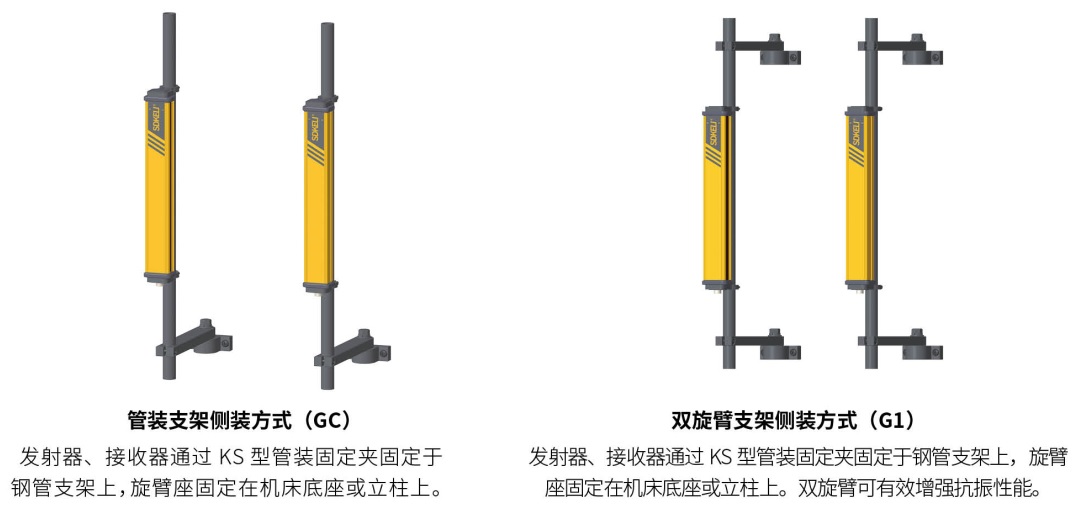

KS06安全光幕管裝和雙懸臂安裝方式

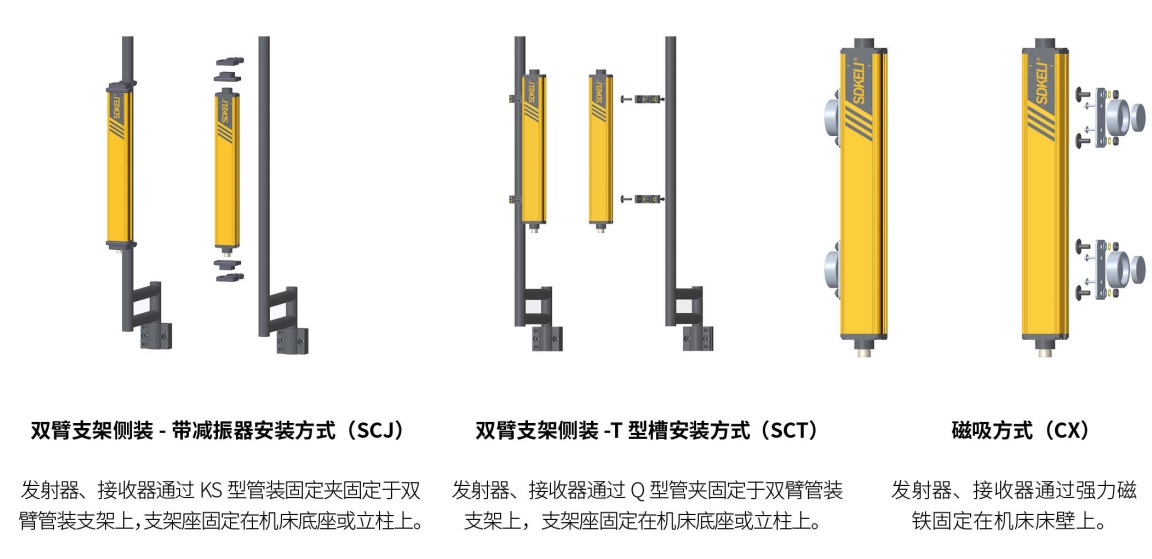

KS06安全光幕雙臂支架和磁吸安裝方式

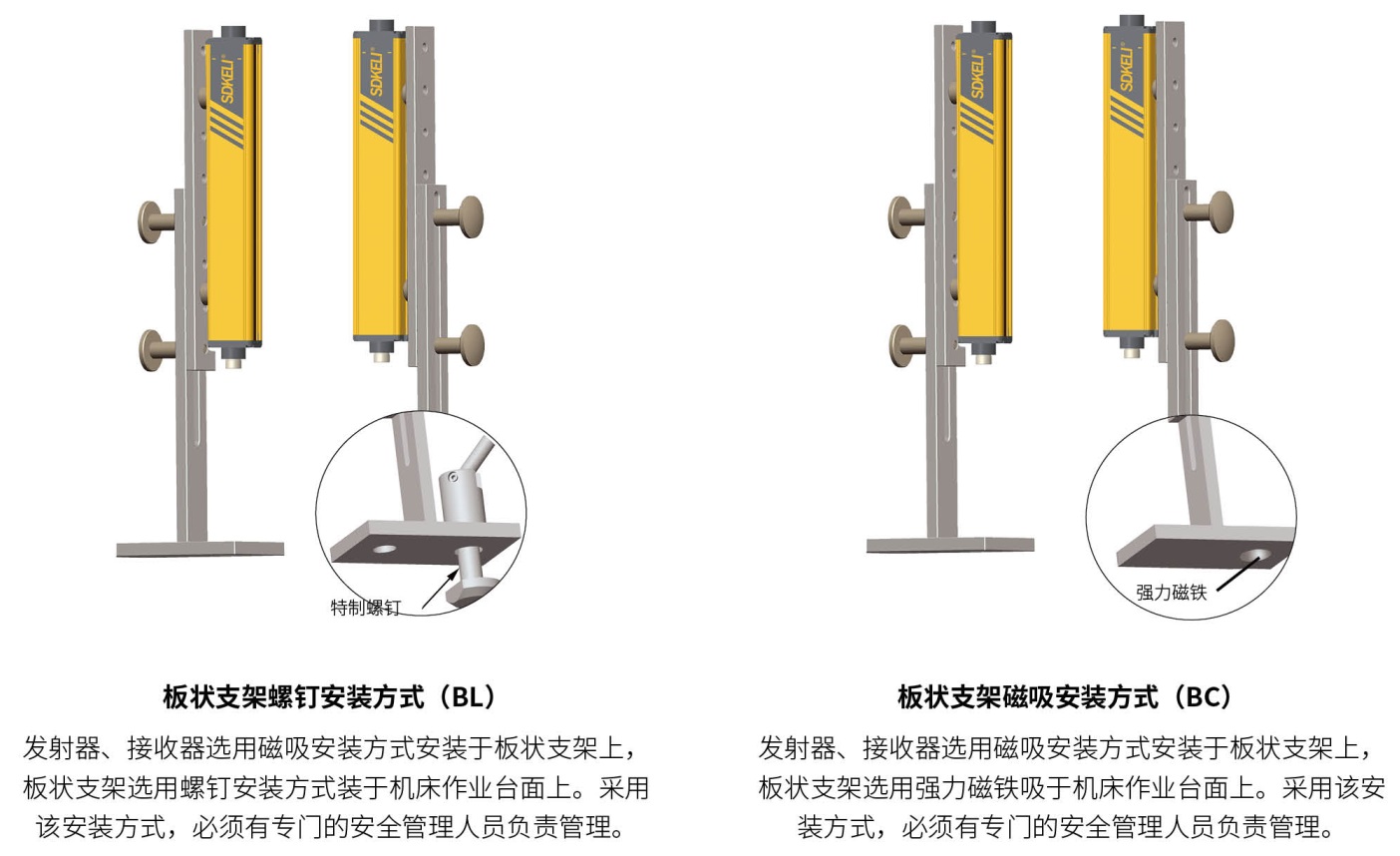

KS06安全光幕板狀支架安裝方式

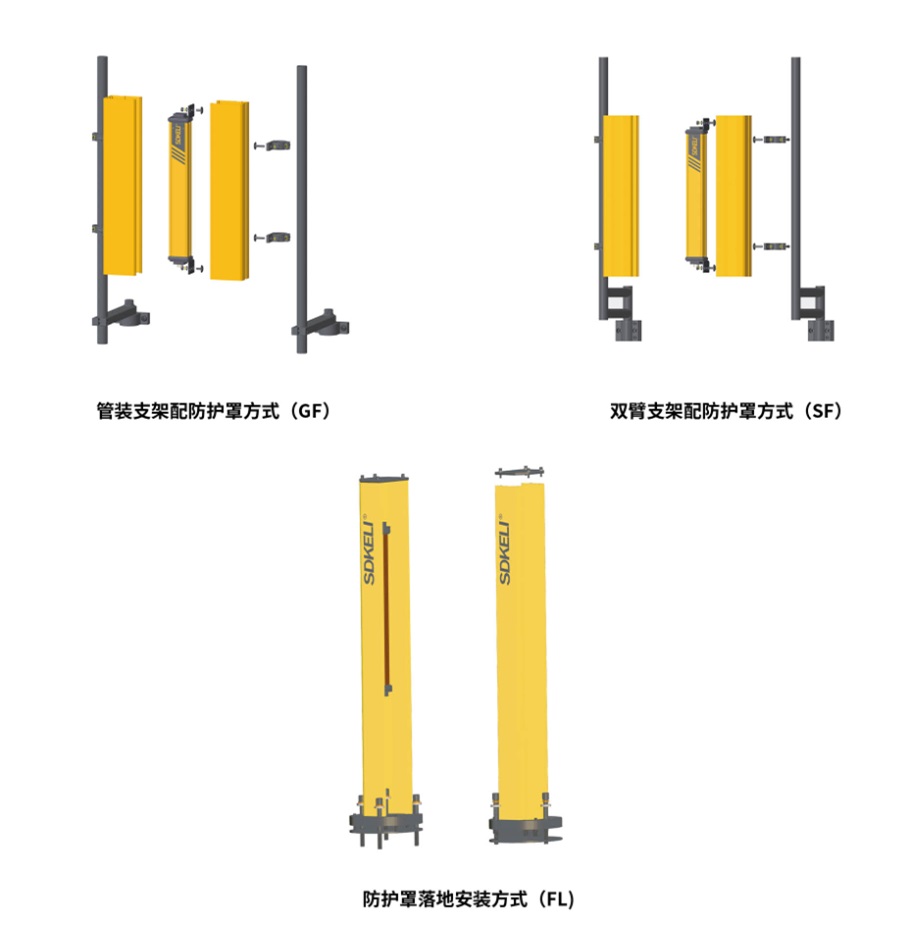

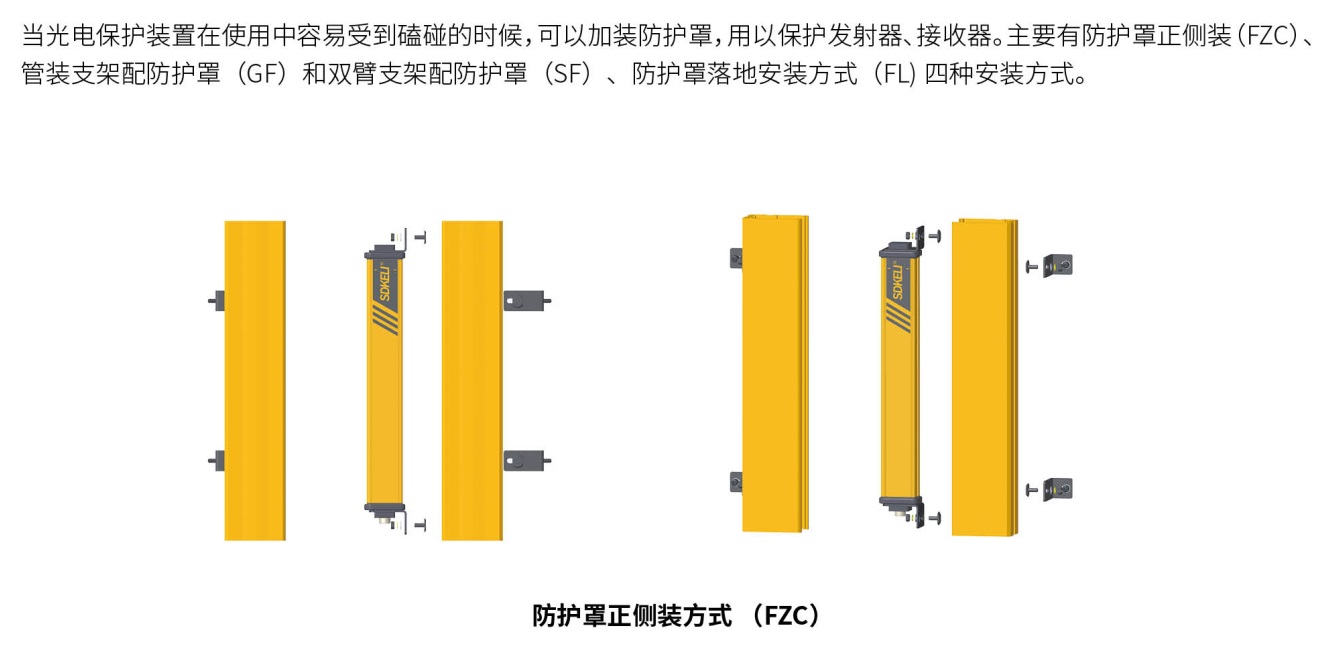

KS06安全光幕防護罩安裝方式1
KS06安全光幕防護罩安裝方式2
